Die Schaltungsschicht (dh Kupferfolie) wird gewöhnlich geätzt, um eine gedruckte Schaltung zu bilden, so dass die verschiedenen Komponenten der Komponente miteinander verbunden werden. Im Allgemeinen muss die Schaltungsschicht eine große Stromtragfähigkeit aufweisen, so dass eine dicke Kupferfolie verwendet werden sollte, und die Dicke beträgt im Allgemeinen 35 μm. 280 μm; Wärmeleitende Isolationsschicht ist die Kerntechnologie des Aluminiumsubstrats. Es besteht in der Regel aus Spezialpolymeren, die mit Spezialkeramiken gefüllt sind. Es hat einen geringen Wärmewiderstand, eine ausgezeichnete Viskoelastizität, eine Alterungsbeständigkeit gegen Hitze und kann mechanischen und thermischen Belastungen standhalten.
Die wärmeleitende Isolationsschicht des Hochleistungs-Aluminiumsubstrats nutzt diese Technologie, um eine hervorragende Wärmeleitfähigkeit und hochisolierende elektrische Isolationseigenschaften zu erzielen. Die Metallbasisschicht ist ein tragendes Element des Aluminiumsubstrats und muss eine hohe Wärmeleitfähigkeit aufweisen, im Allgemeinen eine Aluminiumplatte. Es können auch Kupferplatten (bei denen Kupferplatten eine bessere Wärmeleitfähigkeit bieten) verwendet werden, die für die konventionelle Bearbeitung wie Bohren, Stanzen und Schneiden geeignet sind.

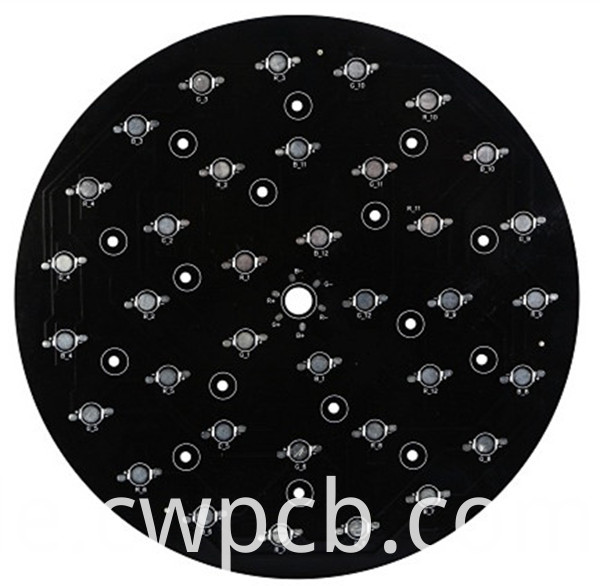

Spezifikationen:
Material: Aluminium
Schicht: 1L
Kupfer dicke: 1 UNZE
Brettstärke: 1.0mm
Oberflächenveredelung: HASL-LF
Lötmaskenfarbe: Schwarz
Siebdruckfarbe: Weiß
Wärmeleitfähigkeit: 1,0 W / MK
________________________________________________________________________________________________________________________________________________________________
Aluminiumplatinen sind metallbasierte kupferkaschierte Platten mit guter Wärmeableitungsfunktion. Im Allgemeinen besteht die Einzelschicht aus einer Dreischichtstruktur, die eine Schaltungsschicht (Kupferfolie), eine Isolierschicht und eine Metallbasisschicht ist. Auch für den High-Tech-Einsatz ist als Doppelschicht ausgelegt, die Struktur ist Schaltungsschicht, Isolationsschicht, Aluminiumbasis, Isolationsschicht, Schaltungsschicht. Eine sehr kleine Anzahl von Anwendungen sind Mehrschichtplatten, die aus gewöhnlichen Mehrschichtplatten in Kombination mit einer Isolierschicht und einer Aluminiumbasis hergestellt werden können.
Aluminium PCB Eigenschaften
● SMT-Technologie (Surface Mount Technology);
● Extrem effiziente Behandlung der Wärmediffusion im Schaltungsdesign;
● Verringern Sie die Betriebstemperatur des Produkts, erhöhen Sie die Leistungsdichte und Zuverlässigkeit des Produkts und verlängern Sie die Lebensdauer des Produkts.
● Reduzieren Sie die Produktgröße und die Hardware- und Montagekosten.
● Ersetzen Sie das zerbrechliche Keramiksubstrat für eine bessere mechanische Beständigkeit.
Aluminium PCB verwendung :
● Audiogeräte
Eingangs-, Ausgangsverstärker, symmetrische Verstärker, Audioverstärker, Vorverstärker, Leistungsverstärker usw.
● Stromversorgungseinrichtungen
Schaltregler, DC / AC-Wandler, SW-Regler usw.
● Kommunikationselektronik
Hochfrequenzverstärker, Filtergerät, Meldeschaltung usw.
● Büroautomationsausrüstung
Motorantrieb usw.
● Automobil
Elektronischer Regler, Braunkohle, Leistungsregler usw.
● Computer
CPU-Karte, Diskettenlaufwerk, Netzteil usw.
● Leistungsmodul
Wechselrichter, feste relais, gleichrichter brücke und so weiter.
● LED- Beleuchtung
Mit der Förderung von Energiesparlampen wurden verschiedene energiesparende und schöne LED-Lampen auf dem Markt gut aufgenommen, und Aluminium-Leiterplatten, die für LED-Lampen verwendet werden, werden auch in großem Umfang eingesetzt.
__________________________________________________________________________________________________________________________________________
ChuangYing Electronics
VIER Vorteile Qualität mit Versprechen
Über 15 Jahre Teamverfolgung von erstklassiger Qualität
1, über die Fabrik - mehr als 15 Jahre Industrieerfahrung: Selbstgebaute Fabrik, 15 Jahre Fokus auf Leiterplattenherstellung.
☆ Flip Aluminium PCB: Der Anteil der Aluminiumindustrie mehr als 45%, Service und Qualität haben das Lob der Kunden gewonnen.
☆ Vorgerückte Ausrüstung: PVC-Überzuglinie, CNC V-CUT Maschine, Dongtai Hochgeschwindigkeitsbohrmaschine, Hochgeschwindigkeitsprüfspitzenprüfmaschine, Mikroskop, Kupferfolienzugprüfvorrichtung, Ionenverschmutzungsgraddetektor.
2, Top technisches Team - schnelle Lieferung, professioneller Service
☆ 50 professionelle und technische Mitarbeiter mit mehr als 10 Jahren PCB-Erfahrung verfügen über umfangreiche Erfahrung in verschiedenen Industriestandards und Prozessqualitätsanforderungen.
☆ Bieten Sie technischen Kundendienst an, reagieren Sie schnell auf schlechtes Feedback und lösen Sie die schwierigen Probleme des Kunden
3, Zertifizierungen - UL, IO9001: 2015, ISO14001: 2015, IATF16949
☆ Alle Produkte werden strengen SGS-Tests unterzogen und erfüllen die RoHS-Anforderungen
☆ Implementieren Sie TQM-Qualitätsmanagement und 6σ-Management-Modus, kontinuierliche Verbesserung, gute Rate 99%
☆ Senioren im Bereich Qualitätskontrolle sind mit den IATF16949- und QS9000-Anforderungen vertraut und verfügen über ein internes Audit-Qualifikationszertifikat
4 . Arbeiten Sie mit namhaften Unternehmen zusammen - vertrauenswürdigen Leiterplattenherstellern
☆ Unterhält im Laufe der Jahre Geschäftskontakte zu vielen bekannten Unternehmen wie BYD, Huawei, Schneider und Siemens usw. und unterhält langfristige Lieferbeziehungen zu diesen Branchen-Benchmarking-Unternehmen.
☆ Die Produkte werden nach Europa, Amerika, Japan, in den Nahen Osten, auf die Philippinen und in andere überseeische Märkte exportiert und von den Kunden gut aufgenommen und geschätzt.
Produktgruppe : MC PCB > LED-Platine
